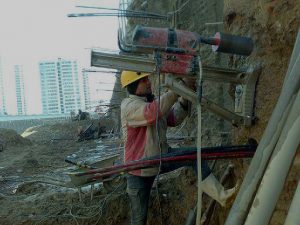

کر گیری عمیق
کر گیری یکی از روش های متداول جهت نمونه برداری و ایجاد حفره سوراخ در عمق بتن می باشد. کر گیری عمیق زمانی صورت می گیرد که بخواهیم لوله کشی و یا کابل کشی را در سازه بتنی ایجاد کنیم. همین طور امکان دارد که جهت تعیین مقاومت کششی، مقاومت خمشی، مقاومت فشاری، عمق کربناتاسیون و… انجام گیرد.
در این مطلب همراه با برش بتن پارسارگاد باشید تا در مورد کر گیری عمیق، اطلاعات بیش تری را به شما ارائه دهیم.
کر گیری، روشی برای برش بتن
کر گیری، همان طور که پیش تر گفته شد، یکی از روش های متداول جهت برش بتن و سازه های بتنی می باشد. این روش به وسیله دستگاه کر گیری و مته ها، با هر قطر و طولی که مشخص کننده آن، ابعاد و اندازه مته می باشد، صورت می پذیرد.
کر گیری یا همان مغزه گیری از بتن، به وسیله دستگاه کر گیری انجام می شود. همین طور مته های کر گیریف هر کدام دارای ابعاد و اندازه های مختلفی هستند که به شما این امکان را می دهند تا بتوانید بسته به نیازی که دارید، سوراخ و حفره ای را در بتن و یا سازه بتنی ایجاد نمایید.
توجه کنید که کر گیری عمیق، باید توسط اپراتور ماهر انجام شود تا به سلامت دستگاه و همین طور افرادی که در زمان انجام کر گیری در محل حضور دارند، آسیبی وارد نشود.
کاربرد و مزایای مغزه گیری و کر گیری چیست؟
کر گیری و یا مغزه گیری از بتن، کاربرد های مختلفی دارد که در ادامه به توضیح آن ها خواهیم پرداخت:
یکی از مزیت های استفاده از روش کر گیری برای برش بتن، ایجاد سوراخ و حفره در قطر و ضخامت های دلخواه است. شما می توانید با استفاده از این روش، کابل های برق، تاسیسات ساختمانی و … را در سازه بتنی عبور دهید.
یکی دیگر از کاربرد ها و هم چنین مزیت های استفاده از کر گیری عمیق، استفاده از آن در محل هایی است که امکان استفاده از سایر تجهیزات برش وجود ندارد.
شما می توانید از روش کر گیری و یا مغزه گیری در سطوحی مانند کف خیابان، پیاده رو، دیوار، سقف، کف ساختمان ها و… استفاده نمایید. هم چنین دستگاه کر گیر، به شما این امکان را می دهد تا حفره و سوراخ ها را بر روی سطوحی که لغزنده هستند، ایجاد نمایید.
حفره و سوراخ هایی که توسط دستگاه کر گیر و به روش مغزه گیری حاصل می شود، همه دایره ای شکل هستند و می توانید پس از در آمدن مته از داخل سازه و مصالح، استوانه ای بتنی را از درون مته بیرون آورید.
لازم به ذکر است که شما می توانید برای ایجاد این سوراخ ها و حفره ها، در سطوح دیگر هم چون بتن مسلح، پیش ساختهف آسفالت، آجر، بلوک سیمانی و… نیز استفاده نمایید.

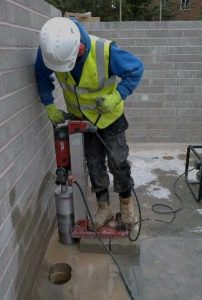

مشخصات دستگاه کر گیری عمیق
دستگاه کر گیری، عمدتا با سوخت بنزین، برق و در بعضی از مدل ها به صورت هیدرولیکی کار می کند. انتخاب دستگاه کر گیر با در نظر گرفتن نوع سوخت، بسته به محل انجام پروژه شما دارد.
یک دستگاه کر گیر، از سه بخش اصلی پایه، سر مته و الکترو موتور تشکیل شده است. البته لازم است بدانید که به دلیل الماسه بودن سر مته، مغزه گیری از بتن مسلح امکان پذیر است.
توجه داشته باشید که مته با سرعت زیادی می چرخد و باید به صورت مداوم خنک شود. به شما توصیه می کنیم که حتما مواد خنک کننده سازگار با مصالحی که می خواهید کر گیری عمیق را بر روی آن انجام دهید را انتخاب نمایید.
نکات ایمنی در زمان کار با دستگاه کر گیر:
توجه کنید که یکی از اصلی ترین نکات لازم به رعایت در زمان استفاده از دستگاه کر گیر، کمک گرفتن از یک اپراتور ماهر برای این کار می باشد. شما می توانید در این زمینه با مشاورین برش بتن پاسارگاد مشورت کنید.
اپراتور دستگاه، باید پایه های نگهدارنده را به خوبی کنترل کند تا از قرار گیری صحیح و درست دستگاه بر روی سطح، اطمینان خاطر کسب کند. همین طور باید از تجهیزات ایمنی مانند لباس محافظ، عینک و دستکش استفاده کند.
توجه کنید که اپراتور باید پیش از خاموش نمودن موتور دستگاه کر گیر، حتما مته را از سوراخ به بیرون بکشد و سپس اقدام به خاموش کردن موتور نماید.

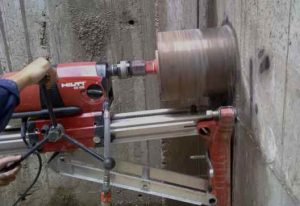

مته کر گیری
مته کر گیری، استوانه هایی تو خالی هستند که به دستگاه کر گیر متصل شده و عمل کر گیری و مغزه گیری را انجام می دهند.
شما باید برای عمل مغزه گیری، مته ای مناسب با انجام عملیات و پروژه خود را انتخاب کنید. در غیر این صورت متحمل هزینه های بیش تری جهت ترمیم سازه و یا حفر سوراخ جدید با ابعاد و سایز مورد نظر خود خواهید شد.
به شما توصیه می کنیم پیش از انتخاب مته، حتما از مشاورین برش بتن پاسارگاد، در خواست راهنمایی کنید.
کلمه کلیدی:
کرگیری در عمق های مختلف
مرتبط:
عمق کرگیری بتن
کرگیری در عمق های مختلف یکی از مهمترین فرایندهایی است که در پروژههای عمرانی، معدنی و حتی تحقیقاتی انجام میشود. در این روش، نمونههای استوانهای شکل از مصالحی نظیر بتن و سنگ با متههای تخصصی جدا میگردند. به کمک این نمونهها، میتوان ویژگیهای فیزیکی و مکانیکی سازه یا لایههای زمین را بررسی کرد.
انتخاب درست عمق، نوع دستگاه و مته در کرگیری در عمق های مختلف، دقت اندازه گیری و کیفیت خروجی را تضمین خواهد کرد.
تعریف و مفهوم کلی کرگیری
کرگیری یا مغزه گیری، عملیات استخراج بخشی از یک ماده سخت، همچون بتن یا سنگ، در قالب یک استوانه است. این فرایند با دستگاههای مغزه گیر مجهز به متههای الماسه انجام میشود و امکان نمونه برداری از نقاط مختلف سازه یا عمقهای گوناگون زمین را فراهم میکند.
به دلیل قابلیت بالای این متهها در برش حتی بتن مسلح، کرگیری در عمق های مختلف در پروژههای عمرانی و مطالعات ژئوتکنیکی نقشی اساسی دارد. همچنین، در برخی تحقیقات علمی مانند بررسی هستههای یخی در مناطق قطبی نیز از این روش استفاده میشود.
عوامل تعیین کننده در انتخاب عمق کرگیری
نوع پروژه و هدف نهایی
- اکتشافات معدنی: گاه لازم است کرگیری تا چند کیلومتر در اعماق زمین صورت گیرد تا نمونههای موردنیاز برای مطالعات زمینشناسی و معدنی به دست آید.
- تحقیقات یخی: در پژوهشهای قطبی، ممکن است کرگیری در عمق های مختلف به هزاران متر برسد؛ چنانکه در پروژه GISP2 در گرینلند، محققان تا عمق ۳۰۵۳ متری کرگیری کردند.
- کنترل کیفیت بتن: در بسیاری از سازهها، نمونههای کم عمق برای آزمایش مقاومت فشاری یا خمشی بتن کفایت میکند.
تجهیزات و فناوری مورد استفاده
- دستگاههای کرگیری پیشرفته: بعضی دستگاهها قادرند در شرایط دشوار و در عمقهای بسیار بالا کار کنند.
به طور نمونه، کشتی تحقیقاتی JOIDES Resolution از فناوریهایی برخوردار است که میتواند تا بیش از ۲۱۰۰ متر زیر کف دریا نفوذ کند.
- کیفیت متههای الماسه: هرچه مته از مواد مرغوبتری ساخته شده باشد، نفوذ در مصالح سخت با سرعت بیشتر و استهلاک کمتر صورت میگیرد. در نتیجه، میتوان با اطمینان خاطر کرگیری در عمق های مختلف را انجام داد.
شرایط زمین شناسی و محیطی
- جنس و سختی ماده: اگر ترکیبات بتنی یا سنگی مقاومت بالایی داشته باشند، استفاده از متههای قویتر یا سرعت کمتری در حفاری ضرورت دارد.
- دما و فشار: در برخی مناطق عمیق یا سردسیر، کنترل دما و فشار عامل مهمی در موفقیت کرگیری است.
- وجود آب: در مناطقی که آب زیرزمینی فراوان است، روش کار و نوع دستگاه باید بهگونهای باشد تا با آب و فشار آن مقابله کند.
استانداردها و مقادیر پیشنهادی در کرگیری بتن
قطر مغزه
طبق استانداردهای بین المللی، اگر حداکثر اندازه سنگدانه در بتن ۵۰ میلیمتر یا کمتر باشد، قطر مغزه دستکم ۹۵ میلیمتر پیشنهاد میشود.
در صورتی که سنگدانه بزرگتر از ۵۰ میلیمتر باشد، حداقل قطر مغزه باید دو برابر قطر سنگدانه باشد تا نتایج آزمایش قابل اتکا باقی بماند.
نسبت طول به قطر مغزه
معمولا این نسبت باید حداقل ۱ باشد. برخی مواقع تا نسبت ۲ هم توصیه میشود، اما اگر خیلی بیشتر شود، دقت آزمایشهای مقاومت ممکن است کاهش یابد.
ضخامت و عمق کرگیری
بر اساس تجربه عملی، عمق کرگیری بتن معمولا در بازه ۲۵ تا ۵۰ میلیمتر قرار میگیرد.
هرچند اگر نیاز به نتایج آزمایش دقیقتری باشد یا مقاومت واقعی در بخشهای عمیق سازه مهم باشد، کرگیری در عمق های مختلف با مقدارهای بالاتر از ۵۰ میلیمتر نیز انجام میگیرد.
بر اساس استاندارد ملی ایران (ISIRI 8130)، در کنترل کیفیت بتن، عمق مغزه باید حداقل ۹۵ میلیمتر باشد تا احتمال آسیب کمتری به بخشهای سازه وارد شده و اندازه گیری مقاومت فشاری قابل اعتمادتر گردد.
جدول زیر، توصیههای کلی را بهصورت خلاصه نشان میدهد:
| حداکثر اندازه سنگدانه | قطر مغزه (حداقل) | نسبت طول به قطر | عمق کرگیری پیشنهادی |
| تا ۵۰ میلیمتر | ۹۵ میلیمتر | ۱ تا ۲ | ۲۵ تا ۵۰ میلیمتر |
| بالای ۵۰ میلیمتر | حداقل دو برابر بزرگترین قطر سنگدانه | ۱ تا ۲ | ۲۵ تا ۵۰ میلیمتر |
کرگیری در عمق های مختلف و کاربردهای آن
آزمایشهای کیفی بتن
مهمترین استفاده از کرگیری برای به دست آوردن نمونههای موردنیاز در آزمایشگاه است. از طریق بررسی مقاومت فشاری، کششی یا خمشی مغزه، کارشناسان میتوانند کیفیت نهایی سازه را بسنجند. در بسیاری موارد، عمق کرگیری بتن به ضخامت دال یا ستون بستگی دارد و بسته به سطح دقت موردنیاز انتخاب میشود.
عبور تاسیسات
یکی از کاربردهای رایج کرگیری در عمق های مختلف ایجاد مسیر برای لوله کشی آب، گاز یا کابل برق در دیوارها و سقفهای بتنی است. این روش نسبت به تخریب کامل بخشی از سازه هزینه کمتری دارد و تمرکز بر محل عبور تأسیسات به صورت دقیقتر انجام میشود.
ایجاد بازشوها
گاهی در پروژههای ساختمانی لازم است بازشوهایی برای در یا پنجره در سازههای بتنی تعبیه شود. بهره گیری از متههای الماسه و انجام کرگیری در بخشهای مشخص، راهکاری سریع و تمیز برای ساخت این بازشوها به شمار میرود.
مطالعات تحقیقاتی و ژئوتکنیکی
در ژئوتکنیک، کرگیری در عمق های مختلف برای بررسی خواص لایههای زمین همچون مقاومت خاک، رطوبت، و نوع سنگهای زیرزمینی صورت میگیرد. حتی در مطالعات مربوط به تغییرات اقلیمی یا آب و هوایی، نمونههای یخی از عمقهای چند هزار متری گرفته میشود تا سابقه تاریخی دما و گازهای گلخانهای بررسی گردد.
عمق کرگیری بتن بر اساس نوع سازه
بتن مسلح به فولاد
در این نوع بتنها، گاهی نیاز است نمونهای با عمق و قطر بزرگتر گرفته شود تا بخشهای فلزی و اندازه واقعی مقاومت سازه بررسی گردد.
بتن با مقاومت بالا
در پروژههایی که بتن از کلاسهای مقاومتی بالا استفاده میکند، کرگیری در عمق های مختلف انجام میشود تا تفاوتهای احتمالی در قسمتهای مرکزی بتن یا بخشهای خارجی مشخص شود.
شرایط محیطی ویژه
چنانچه سازه در محیطهای مرطوب، اسیدی یا با تنشهای دمایی قرار داشته باشد، ممکن است نیاز به کرگیریهای عمیقتر جهت تشخیص میزان تخریب بالقوه یا سنجش کیفیت لایههای درونی وجود داشته باشد.
نتیجه گیری
امروزه، کرگیری در عمق های مختلف یک ابزار کلیدی در طراحی، ساخت و نگهداری انواع سازهها محسوب میشود. چه برای آزمایشهای ژئوتکنیکی و کنترل کیفیت بتن و چه در پروژههای تأسیساتی و تحقیقاتی، ارزیابی دقیق ساختار داخلی مصالح امری مهم است. در این میان، رعایت استانداردهای مرتبط با عمق کرگیری بتن و انتخاب ابزار مناسب، ایمنی پروژه را افزایش داده و از هزینههای اضافی یا تخریب ناخواسته جلوگیری خواهد کرد.
سوالات متداول درباره کرگیری در عمق های مختلف
- حداکثر عمق کرگیری بتن چقدر میتواند باشد؟
عمق کرگیری بتن بسته به نوع پروژه متفاوت است، اما در برخی مطالعات ژئوتکنیکی و اکتشافات معدنی میتواند تا چند کیلومتر برسد.
- آیا کرگیری باعث آسیب به سازه میشود؟
در صورتی که کرگیری با تجهیزات مناسب و طبق استانداردها انجام شود، آسیب جدی به سازه وارد نمیشود، اما انجام آزمایشهای کنترل کیفیت ضروری است.
- کرگیری در بتن مسلح چگونه انجام میشود؟
برای کرگیری در بتن مسلح از متههای الماسه استفاده میشود که توانایی برش بتن و میلگرد را دارند، بدون اینکه ساختار سازهای را تضعیف کنند.
